PD2-E421D-E-30-5 – 带集成控制器/驱动器的步进电机 — NEMA 17 新建

PD2-E integrated stepper motor with controller, NEMA 17

配置

您可以对此商品进行其他配置。请单击下面的配置按钮开始。

适用于直流无刷电机和步进电机的变速箱

适用于直流无刷电机和步进电机的变速箱 (47)

轴修改

技术数据

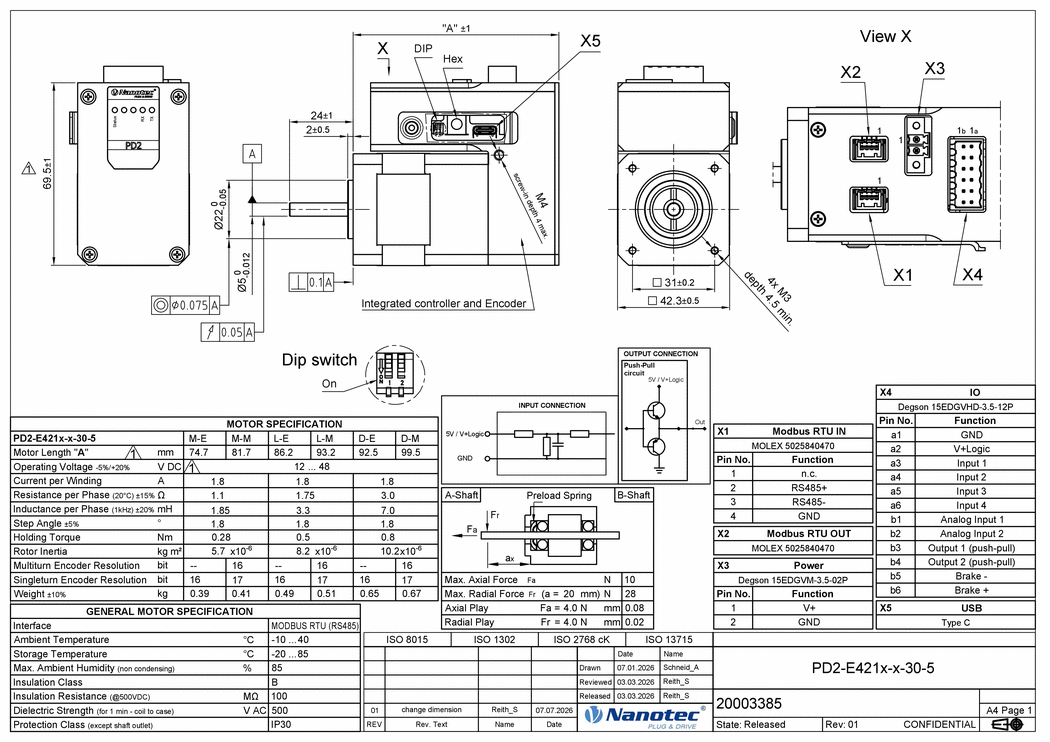

尺寸
现场总线 Modbus RTU
IP 保护 IP30
工作电压 12 V直流 – 48 V直流
峰值电流 (RMS) 3 A
数字输入的类型 5V / V+ 逻辑可切换
模拟输入的类型 0 - 24 V
数字输出的类型 推拉式（5V / V+ 逻辑可切换，最大 100mA）
编码器类型 单转绝对
机身长度

NEMA 17
接口 USB-C
保持转矩
额定电流 (RMS) 1.8 A
数字输入端数量 4
模拟输入端数量 2
数字输出 2
带编码器
单圈决议 16 Bit bit
重量

尺寸

Creation in progress ...

下载

数据表

PD2-E421x-x-30-5 (pdf, 234 KB)

手册

软件

Plug & Drive Studio 3

证书

EU-DoC_RoHS-and-EMV_PD2_Stepper.pdf

配件

* PD2-E421D-E-30-5 发货包装内包含以上配件.
ZK-MCM-4-500-C	CAN/Modbus RTU 0.5m
ZK-USB-C	USB-A 转 USB-C 电缆，L=2m，USB2.0，60W
ZK-USB-C_1	USB-C 转 USB-C 电缆，L=2m，USB2.0，100W
ZCDEG-10020000172 *	夹紧式连接器、2 引脚、电源
ZCDEG-10020001680 *	夹紧式连接器 12 引脚、IO
ZCDEG-10020002298 *	夹紧式连接器 6 引脚、STO

知识库

在不带 PLC 的 CAN 网络中设置 Nanotec 驱动器

该应用备注展示了如何通过 CANopen 在 Nanotec 驱动器之间建立通信。NanoJ 编程可帮助您实现简单的主/从功能，例如在没有 PLC 的情况下同步两个驱动器。

NanoJ V2 示例程序

我们的示例程序将为您展示，如何使用 NanoJ 代码模板对 Nanotec 电机控制器进行个性化配置。

NanoJ V2 Library

示例和应用备注向您展示 NanoJ Library 如何简化了 CiA 402 电源状态机的使用。该 Library 的功能包含在单个头文件中，您可以轻松地将其添加到 Plug & Drive Studio 中的 NanoJ 项目中。

闭环技术

Closed Loop Screen2

闭环磁场定向控制是一种像伺服电机一样运行步进电机的方法，即运行平稳、低共振和位置控制。
