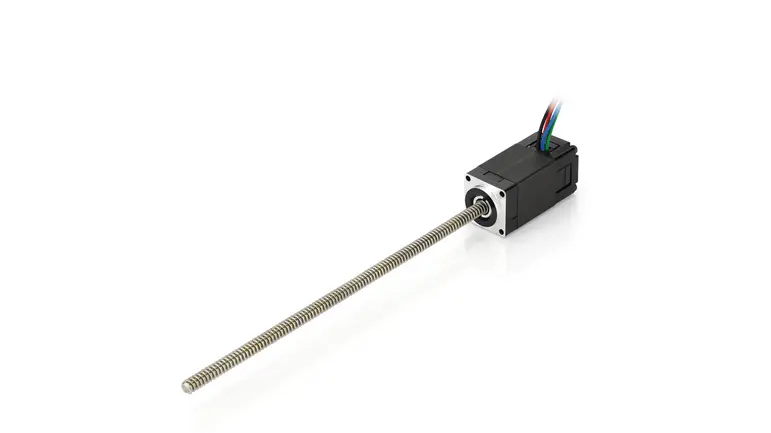

NEMA 6 | 14 mm – 直线步进电机 说明 技术数据 这款小型直线步进电机具有 14 mm 的法兰，最大力可达 15 N。螺钉采用梯形螺纹或 ACME 螺纹，可从附件列表中选择匹配的螺母。LSA14 为紧凑型设计，是医疗设备、实验室自动化和光学技术的理想选择。 3.5mm 螺纹直径 1mm 或 2mm 丝杆 1.8° 步距角 集成接头 Nanotec 还为这种直线步进电机提供电机控制器。 请注意：… 尺寸 NEMA 6 峰值力 9.7 N - 15.6 N 相电流 0.3 A 分辨率 5 µm/步 - 10 µm/步

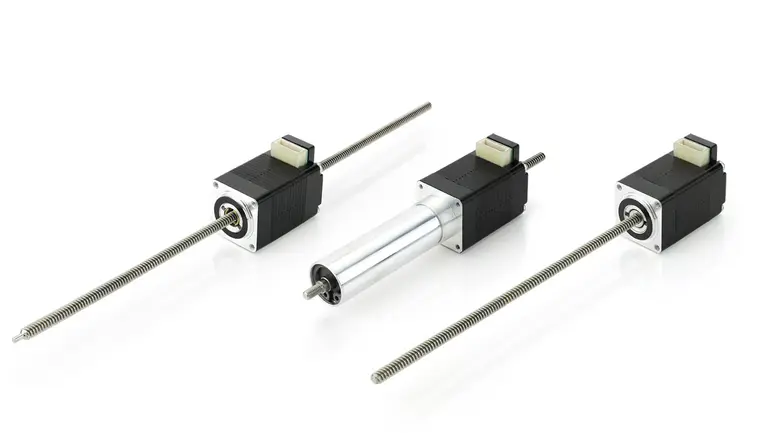

NEMA 8 | 20 mm – 直线步进电机 说明 技术数据 Nanotec 提供三款法兰尺寸为 20 mm 的混合式线性执行器：带线性导轨、带旋转螺纹螺母和带旋转丝杆。 尺寸 NEMA 8 峰值力 33.7 N - 63 N 相电流 0.6 A 分辨率 1.5 µm/步 - 10 µm/步

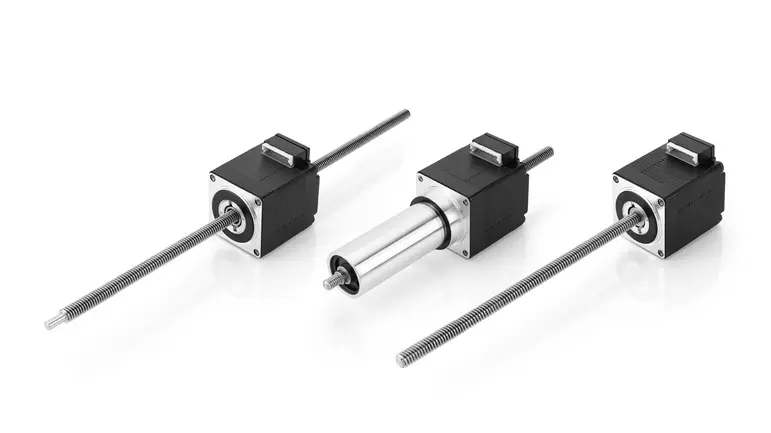

NEMA 11 | 28 mm – 直线步进电机 说明 技术数据 Nanotec 提供三款法兰尺寸为 28 mm 的混合式直线步进电机：带线性导轨（固定轴式），带旋转螺纹螺母（贯通轴式）和带旋转丝杆（外部驱动式直线步进电机）。 推力 50 – 210 N 速度 19 – 120 mm/s 分辨率 3.2 – 25.4 µm/步 Nanotec 亦提供配套的 电机控制器和编码器。 尺寸 NEMA 11 峰值力 50 N - 210 N 相电流 0.6 A - 1.5 A 分辨率 3.2 µm/步 - 25.4 µm/步

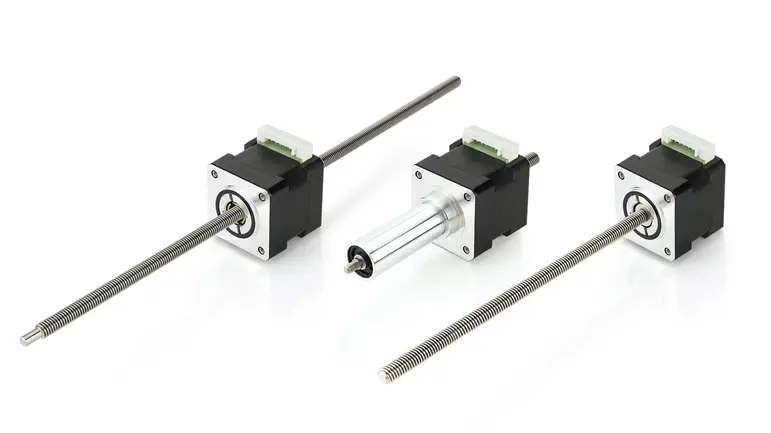

NEMA 14 | 35 mm – 直线步进电机 说明 技术数据 Nanotec 提供三款法兰尺寸为 35 mm 的混合式直线步进电机：带线性导轨（固定轴式），带旋转螺纹螺母（贯通轴式）和带旋转丝杆（外部线性执行器）。 推力 86.2 – 242.4 N 速度 13 –100 mm/s 分辨率 3 – 24.4 µm/步 Nanotec 亦提供配套的 电机控制器和编码器。 尺寸 NEMA 14 峰值力 86.2 N - 242.4 N 相电流 1.2 A 分辨率 3 µm/步 - 24.4 µm/步

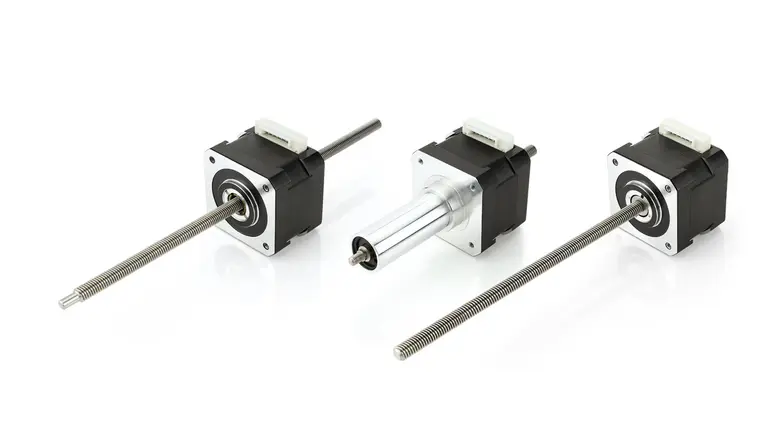

NEMA 17 | 42 mm – 直线步进电机 说明 技术数据 Nanotec 提供三款法兰尺寸为 42 mm 的混合式直线步进电机：带线性导轨（固定轴式），带旋转螺纹螺母（贯通轴式）和带旋转丝杆（外部驱动式直线步进电机）。 推力 173.3 – 469.8 N 速度 14 – 100 mm/s 分辨率 4 – 31.8 µm/步 Nanotec 亦提供配套的 电机控制器和编码器。 尺寸 NEMA 17 峰值力 148.5 N - 930 N 相电流 0.3 A - 1.8 A 分辨率 3 µm/步 - 48.7 µm/步

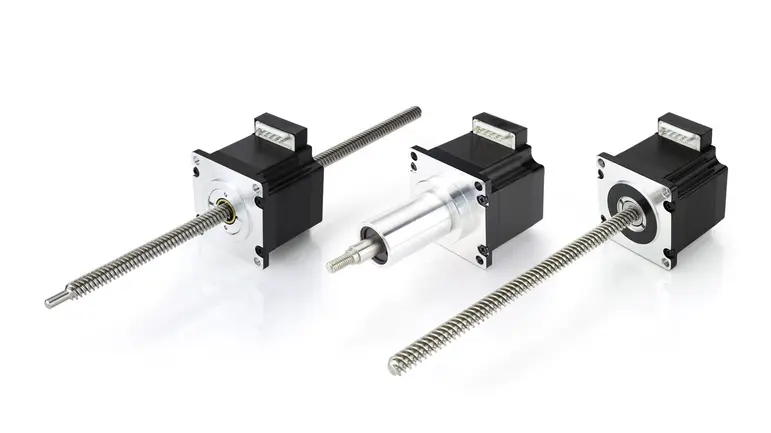

NEMA 23 | 56 mm – 直线步进电机 说明 技术数据 Nanotec 提供三款法兰尺寸为 56 mm 的混合式直线步进电机：带线性导轨（固定轴式），带旋转螺纹螺母（贯通轴式）和带旋转丝杆（外部直线步进电机）。 推力 352.2 – 1000 N 速度 70 – 150 mm/s 分辨率 10 – 50.8 µm/步 Nanotec 亦提供配套的 电机控制器和编码器。 尺寸 NEMA 23 峰值力 352.2 N - 966.3 N 相电流 2 A 分辨率 7.9 µm/步 - 50.8 µm/步

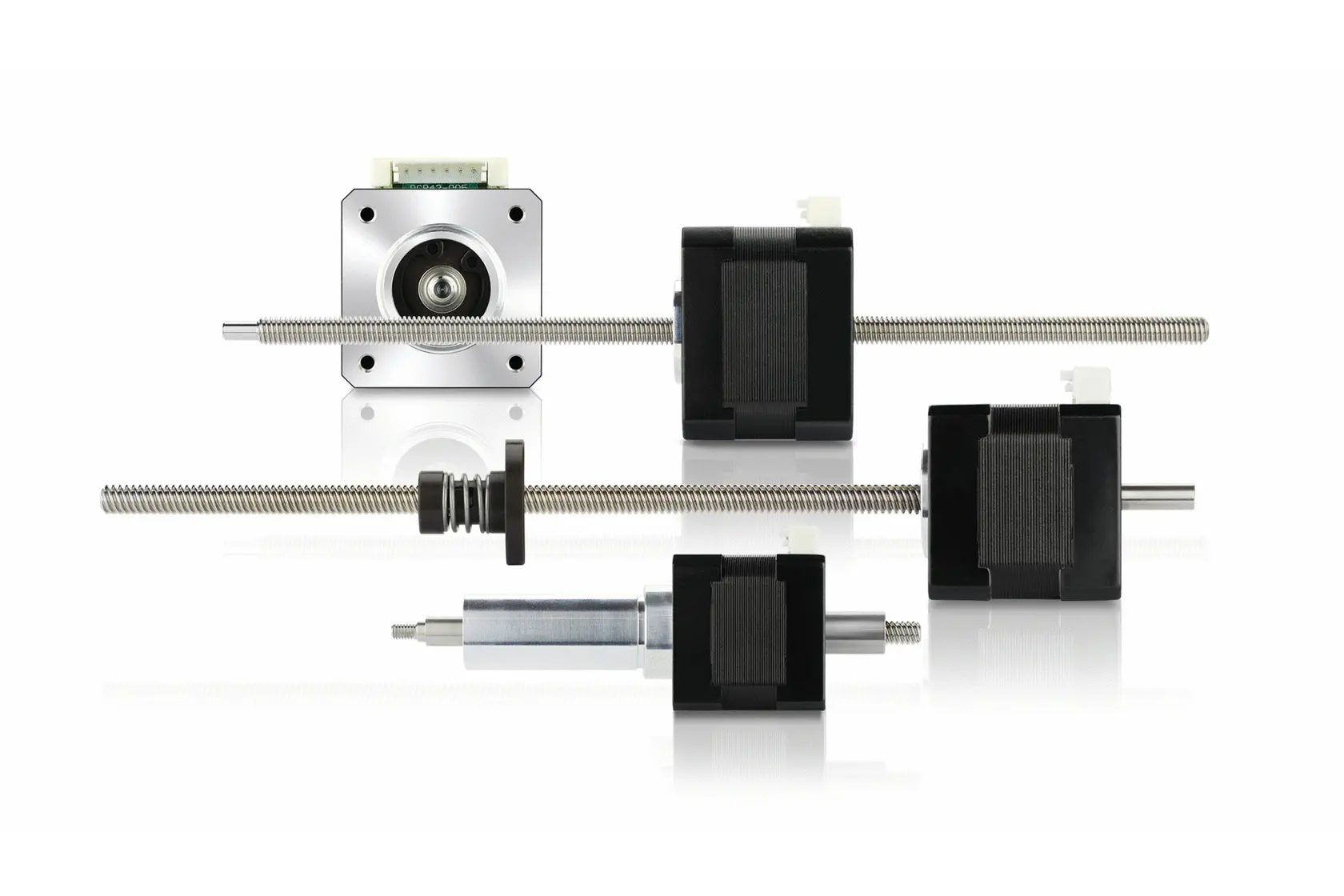

Webinar: Linear Actuators – Types and Function What are the different types of linear actuators and how do they differ? How do I find the right lead screw and why is the thread lead so important? The Nanotec experts will answer these and all other questions in our 20 minute webinar. We provide you with equations for converting torque into thrust and also discuss these topics in detail: Types of threaded nuts Axial backlash Criteria for self-locking Extending the service life When used with a closed-loop controller, the linear actuators from Nanotec can be controlled via fieldbus, clock & direction or analog/digital inputs. The feed force can also be controlled when the linear actuators are combined with an encoder. You can find further information on Nanotec’s range of actuators on these pages: Linear actuators with stepper motor.
