PD2-CB42C048040-E-08 - 带集成控制器的直流无刷电机 - NEMA 17 | Nanotec
清除配置
激活配置
返回配置程序

PD2-CB42C048040-E-08 –  带集成控制器的直流无刷电机 - NEMA 17

Cadenas
配置

在“下载”下面，您可以找到与固件相对应的技术手册。在使用Plug & Drive Studio 2时，请参考最新技术手册和固件使用指南更新的版本 FIR-v2039。

您可以对此商品进行其他配置。请单击下面的配置按钮开始。
适用于直流无刷电机和步进电机的变速箱 适用于直流无刷电机和步进电机的变速箱 (46)
适用于 BLDC 电机和步进电机的刹车 适用于 BLDC 电机和步进电机的刹车 (1)
轴修改 轴修改 (1)

技术数据

  • 尺寸
  • 现场总线 CANopen
  • 工作电压 12 V直流 – 48 V直流
  • 额定转矩
  • 额定电流 (RMS) 3.3 A
  • 数字输入端数量 4
  • 模拟输入端数量 1
  • 数字输出 3
  • 带编码器
  • 编码器分辨率 1024 CPR
  • 重量
  • NEMA 17
  • 接口 -
  • 额定功率 105 W
  • 额定转速 4000 rpm
  • 峰值电流 (RMS) 10 A
  • 数字输入的类型 5/24 V 可切换
  • 模拟输入的类型 0-20 mA/0-10 V 可切换
  • 数字输出的类型 开漏（最大 24 V/100 mA）
  • 编码器类型 单转绝对
  • 机身长度

尺寸

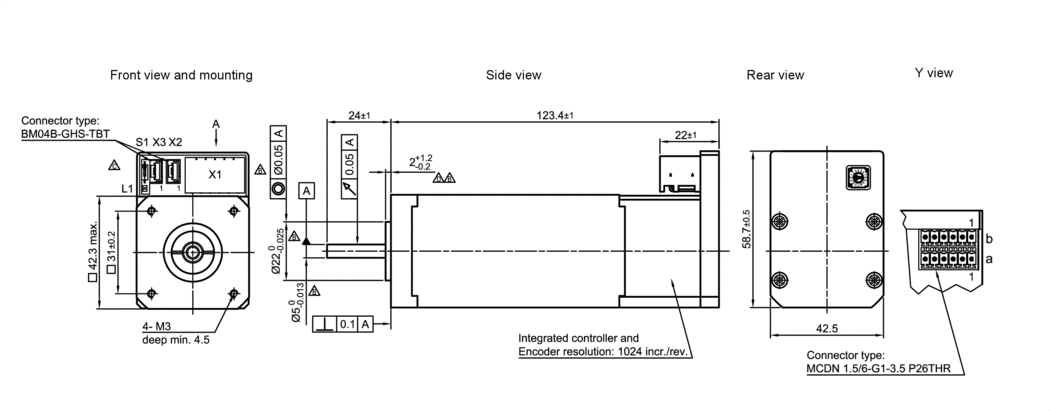

PD2-CB42C048040-E-08
Creation in progress ...

速度推力曲线

Recommended load limit:
Maximum short-term static load that may be reached when the service life is taken into account.
Recommended load limit
Continuous duty region
转矩 [Nm]/{{ curve.comparePoint | number : 2 }}rpm 转速 [rpm]/{{ curve.comparePoint | number : 2 }}Nm
力 [N]/{{ curve.comparePoint | number : 2 }}mm/s 速度 [mm/s]/{{ curve.comparePoint | number : 2 }}N
Torque [Nm] at {{ curve.comparePoint | number : 2 }} rpm Speed [rpm] at {{ curve.comparePoint | number : 2 }} Nm



 {{ curve.calculateValueAtComparePoint(dataRow) }}
  • {{ attribute.label }}

下载

CAD
数据表
手册
软件
证书

配件

ZCPHOF-MC1,5-6  * 夹式插头、6 引脚、RM 3.5 mm
Z-K4700/50 电容器
ZK-PD4-C-CAN-4-500-S CAN 输入/输出 线缆桥 0.5 m
* PD2-CB42C048040-E-08 发货包装内包含以上配件.
