PD2-C4118L1804-E-01 - 带集成控制器的步进电机 – NEMA 17 | Nanotec
清除配置
激活配置
返回配置程序

PD2-C4118L1804-E-01 –  带集成控制器的步进电机 – NEMA 17

Cadenas
配置

在“下载”下面，您可以找到与固件相对应的技术手册。在使用Plug & Drive Studio 2时，请参考最新技术手册和固件使用指南更新的版本 FIR-v2039。

您可以对此商品进行其他配置。请单击下面的配置按钮开始。
适用于直流无刷电机和步进电机的变速箱 适用于直流无刷电机和步进电机的变速箱 (47)
适用于 BLDC 电机和步进电机的刹车 适用于 BLDC 电机和步进电机的刹车 (1)
轴修改 轴修改 (1)

技术数据

  • 尺寸
  • 现场总线 -
  • 工作电压 12 V直流 – 48 V直流
  • 保持转矩
  • 峰值电流 (RMS) 3 A
  • 数字输入的类型 24 V, 5/24 V 可切换
  • 模拟输入的类型 0-20 mA/0-10 V 可切换
  • 数字输出的类型 开漏（最大 24 V/100 mA）
  • 编码器类型 单转绝对
  • 机身长度
  • NEMA 17
  • 接口 USB
  • 逻辑电压 -
  • 额定电流 (RMS) 1.8 A
  • 数字输入端数量 6
  • 模拟输入端数量 1
  • 数字输出 2
  • 带编码器
  • 编码器分辨率 1024 CPR
  • 重量

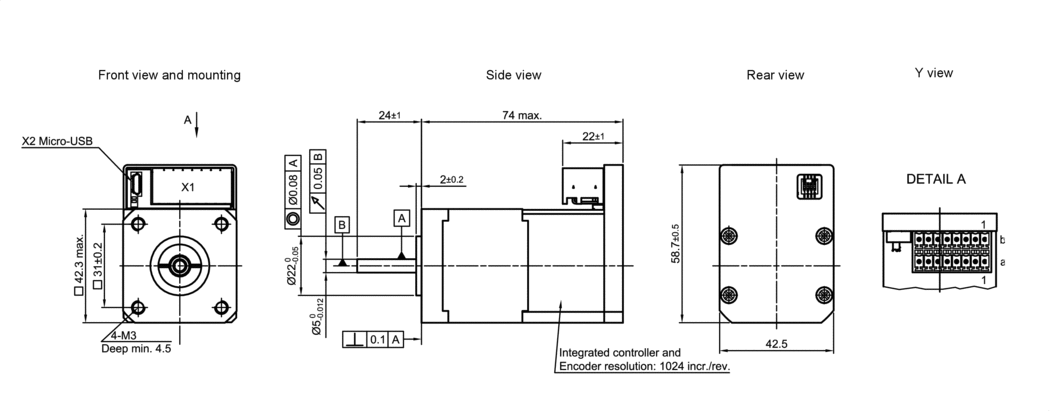

尺寸

PD2-C4118L1804-E-01
Creation in progress ...

力矩曲线

Recommended load limit:
Maximum short-term static load that may be reached when the service life is taken into account.
Recommended load limit
Continuous duty region
转矩 [Nm]/{{ curve.comparePoint | number : 2 }}rpm 转速 [rpm]/{{ curve.comparePoint | number : 2 }}Nm
力 [N]/{{ curve.comparePoint | number : 2 }}mm/s 速度 [mm/s]/{{ curve.comparePoint | number : 2 }}N
Torque [Nm] at {{ curve.comparePoint | number : 2 }} rpm Speed [rpm] at {{ curve.comparePoint | number : 2 }} Nm



 {{ curve.calculateValueAtComparePoint(dataRow) }}
  • {{ attribute.label }}

下载

CAD
数据表
手册
软件
证书

配件

Z-K4700/50 电容器
ZCPHOF-MC1,5-8  * 夹式插头、8 引脚、RM 3.5 mm
ZK-MICROUSB MicroUSB 数据线 1.5m
* PD2-C4118L1804-E-01 发货包装内包含以上配件.

知识库
该应用备注展示了如何通过 CANopen 在 Nanotec 驱动器之间建立通信。NanoJ 编程可帮助您实现简单的主/从功能，例如在没有 PLC 的情况下同步两个驱动器。
更多详情
示例和应用备注向您展示 NanoJ Library 如何简化了 CiA 402 电源状态机的使用。该 Library 的功能包含在单个头文件中，您可以轻松地将其添加到 Plug & Drive Studio 中的 NanoJ 项目中。
更多详情
这个交互式动画演示展示了步进电机的工作原理。它会在您向左或向右移动“连续”滑块时启动。您也可以通过单击箭头查看单个图像。
更多详情
