C5-E-1-81 –  适用于 Modbus TCP 或 USB 的电机控制器/驱动器

Cadenas

“下载"按钮下面，您可以找到与固件相对应的技术手册，在使用Plug & Drive Studio 2可以参照最新技术手册 (FIR-v2139)

技术数据

  • 现场总线 Modbus TCP
  • 工作电压 12 V直流 – 48 V直流
  • 额定电流 (RMS) 6 A
  • 配套电机 直流无刷电机, 步进电机
  • 数字输入的类型 5/24 V 可切换
  • 模拟输入的类型 0-10 V, 0-20 mA/0-10 V 可切换
  • 数字输出的类型 开漏（最大 24 V/100 mA）
  • 编码器信号类型 增量
  • 重量
  • 接口 USB
  • 逻辑电压 -
  • 峰值电流 (RMS) 6 A
  • 数字输入端数量 5
  • 模拟输入端数量 2
  • 数字输出 3
  • 编码器输入
  • 刹车输出
  • 温度范围 -10 °C – 40 °C

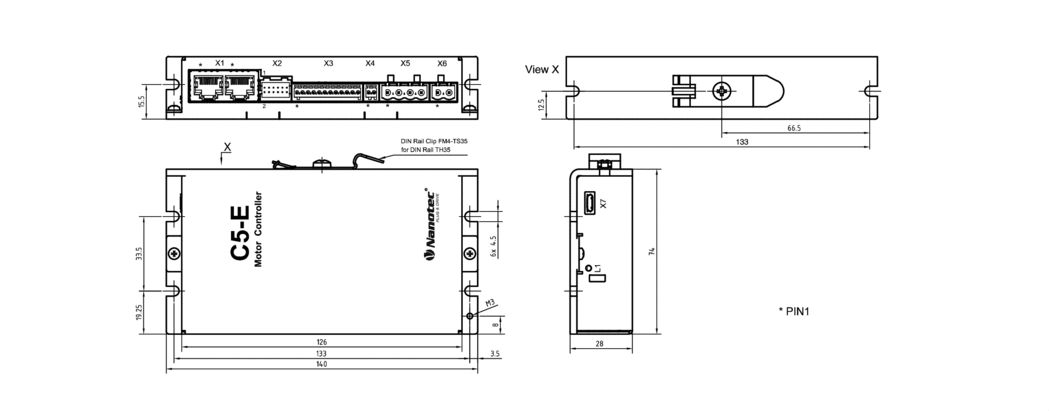

尺寸

C5-E-...-81
Creation in progress ...

下载

CAD
手册
软件
证书

配件

EB-BRAKE-48V 刹车模块
ZK-PADP-12-500-S Encoder cable contr. 0.5m
ZK-M12-8-2M-2-PADP 编码器线缆 弯角型，2 m
ZK-MCM-12-500-S-JPAD 编码器线缆 NME2/3 0.5m
ZK-MCM-12-2,0-S-JPAD 编码器线缆 NME2/3 2.0m
ZK-NOE-10-500-S-PADP 编码器线缆 NOE 0.5m
ZK-NTO3-10-500-PADP 编码器线缆 NTO3 0.5 m
ZK-NTO3-10-1000-PADP 编码器线缆 NTO3 1m
ZK-WEDL-500-S-PADP 编码器线缆 WEDL 0.5m
Z-K4700/50 电容器
Z-K10000/100 电容器
ZK-MICROUSB MicroUSB 数据线 1.5m
ZCPHOFKC-2,5HC-4  * 4 针终端接头
ZCPHOFK-MC0,5-12  * 接头
ZCPHOFKC-2,5HC-2  * 2 针终端接头
ZCPHOFK-MC0,5-2  * 接头
* C5-E-1-81 发货包装内包含以上配件.
