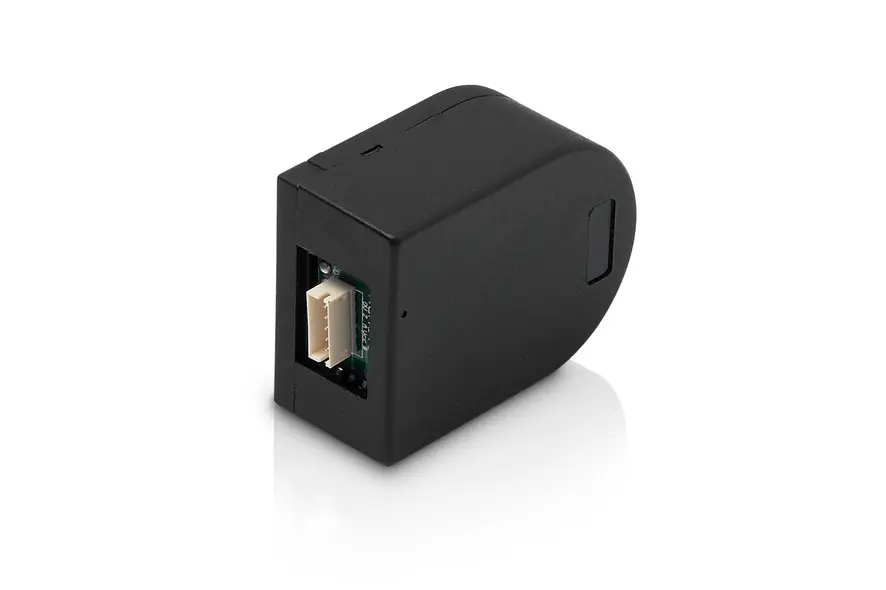

WEDS5541-B14 (5 mm) –  3 通道编码器/旋转编码器

对于最大长度不超过 50 cm 的电缆,我们建议使用 WEDS 编码器。

技术数据

  • 指引
  • 编码器信号类型 增量
  • 轴直径
  • 输出信号 相 A、B、I
  • 极限频率 100 kHz
  • 相移 90° ± 45°
  • 最大每通道输出电流 0 ~ 5 mA
  • 储存温度 -40 °C - 100 °C
  • 线性驱动芯片
  • 编码器分辨率 1000 CPR
  • 工作电压(编码器) 5 V
  • 电流消耗 ≤ 60 mA
  • 极限转速 6000 RPM
  • 信号电平 VH 85% VCC, VL ≤ 0.3 V
  • 工作温度 -25 °C - 100 °C
  • 湿度 最大 90%(非冷凝)

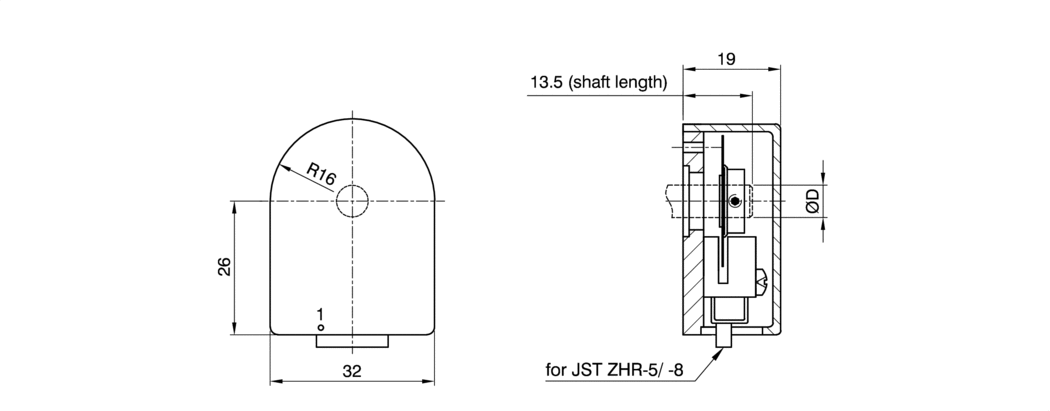

尺寸

WEDL-WEDS5541 (1000 Ink.)
正在创建中......

配件

ZK-WEDS-5-500 编码器线缆 WEDS,0.5 m
ZK-WEDS-5-500-S 编码器线缆 WEDS,0.5 m
ZK-WEDS-300-S-SMCI35 编码器线缆 WEDS,0.3 m
